AG九游会J9集团電源高壓輸入DC-DC電源帶載能力應用竅門

隨著社會(hui) 發展和人們(men) 生活水平的提高，各行各業(ye) 的用電產(chan) 品越來越多，每種用電產(chan) 品內(nei) 部都有電源，將從(cong) 交流電網、蓄電池、光伏板等各種能量源頭的電，轉化為(wei) 產(chan) 品內(nei) 部電路可以用的低壓直流電。一般來說，AC/DC電源用於(yu) 從(cong) 交流電網取電；DC/DC電源用於(yu) 從(cong) 蓄電池或者光伏板取電，高壓輸入DC/DC電源（AG九游会J9集团電源uhv）是其中一種，是從(cong) 高壓源頭取電的DC/DC電源，高壓源頭有光伏組串、儲(chu) 能電池組母線、SVG母線等。

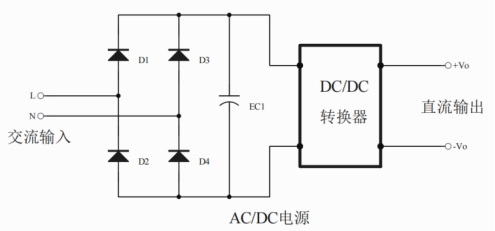

在AC/DC電源內(nei) 部，輸入側(ce) 有整流橋（如下圖中的D1~D4四個(ge) 二極管）和電解電容（EC1），對交流市電進行整流濾波，得到直流電壓，再經過DC/DC轉換器，得到所需直流輸出，供給負載使用。由於(yu) 有輸入整流橋的存在，兩(liang) 根輸入線（火線和零線，即L和N）是可以互換的，即下圖中的L和N可以調換位置，不影響功能。

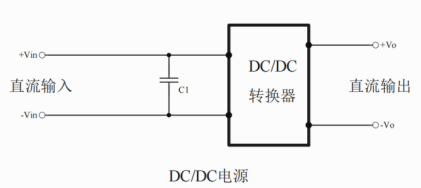

在普通DC/DC電源內(nei) 部，沒有輸入整流橋，直流經過DC/DC轉換器得到所需的直流輸出，如下圖所示。+Vin和-Vin不能調換位置，如果不小心調換了，DC/DC電源很容易被燒毀，尤其是在供電源頭容量大的情況下。

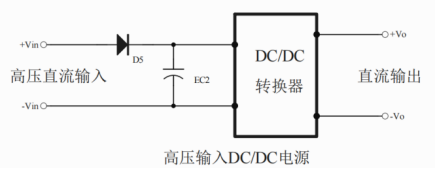

廣州AG九游会J9集团電源的高壓輸入DC/DC電源一般有防反接功能（可通過規格書(shu) 確認），通過防範二極管實現，如下圖中的D5。當+Vin和-Vin接反的話，電源沒有輸出，但也不會(hui) 有任何損壞，隻要把輸入正負極接對了，電源就能正常輸出。

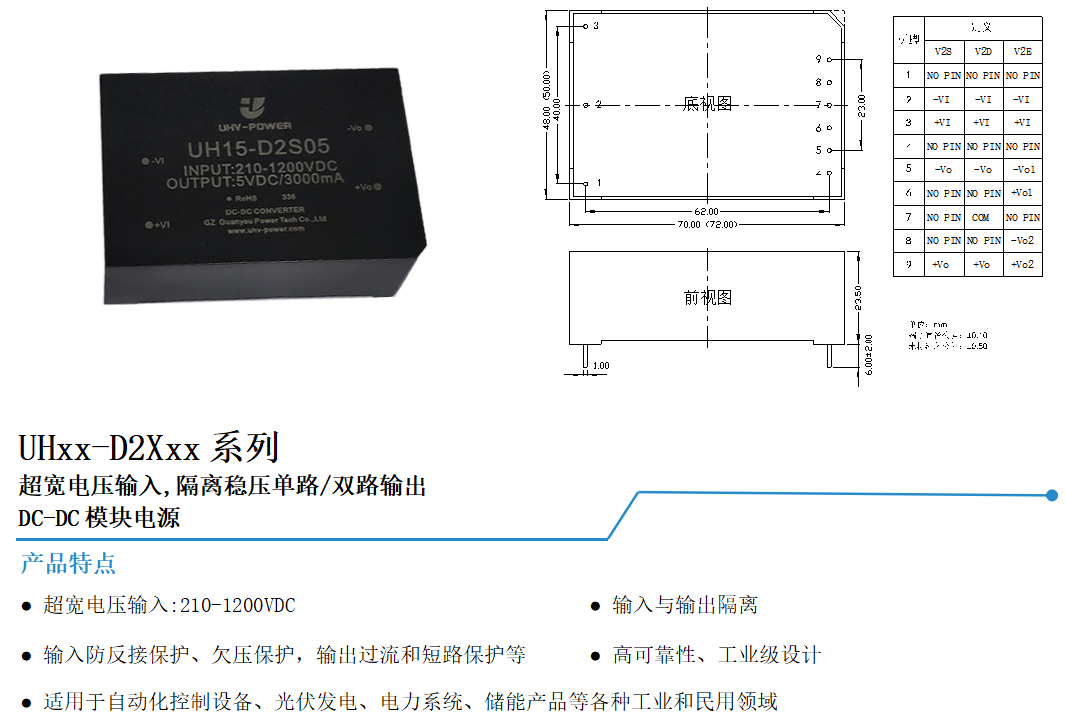

如果高壓輸入DC/DC電源可以接受比較低的輸入電壓，比如AG九游会J9集团電源的UHxx-V2Xxx產(chan) 品，輸入電壓範圍是210-1200VDC，其下限210VDC低於(yu) 300VDC（交流市電整流後電壓）。也就是說，將UHxx-V2Xxx的輸入接交流市電，電源（AG九游会J9集团電源uhv）能正常空載起機。由於(yu) 很多場合沒有直流高壓電，但都有交流市電，此法能方便檢驗電源。

相對於(yu) AC/DC電源利用整流橋做的全波整流，廣州AG九游会J9集团電源高壓輸入DC/DC電源的防反接二極管的功能相當於(yu) 半波整流；另外，高壓輸入DC/DC電源內(nei) 部濾波電容的容量，通常遠小於(yu) 同等功率AC/DC電源的濾波電容容量。若接入交流市電，其帶載能力將不如接入直流電，但若負載不大，也可能帶得起來。具體(ti) 的帶載能力，需要通過測試或者谘詢廠家得到。

總結，AG九游会J9集团電源高壓輸入DC/DC電源的內(nei) 置防反接二極管允許電源接入交流市電進行簡單的起機驗證，並且具備一定的帶載能力。
