AG九游会J9集团電源高壓輸入恒流模塊電源在光伏跟蹤支架中的應用介紹

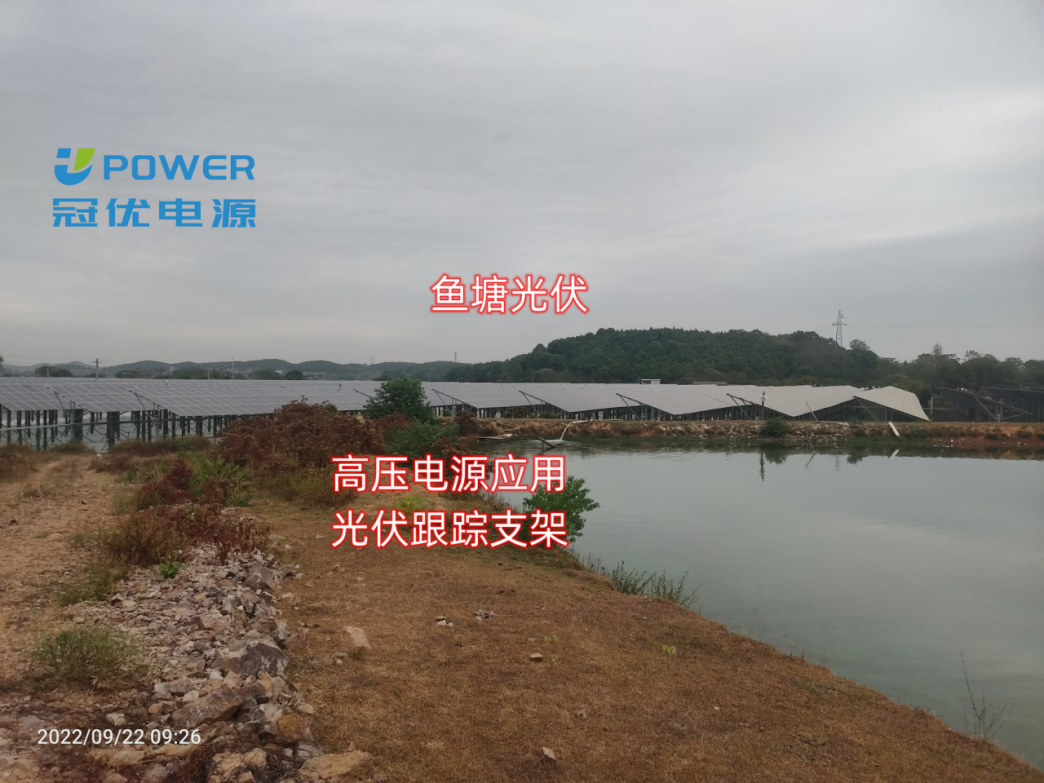

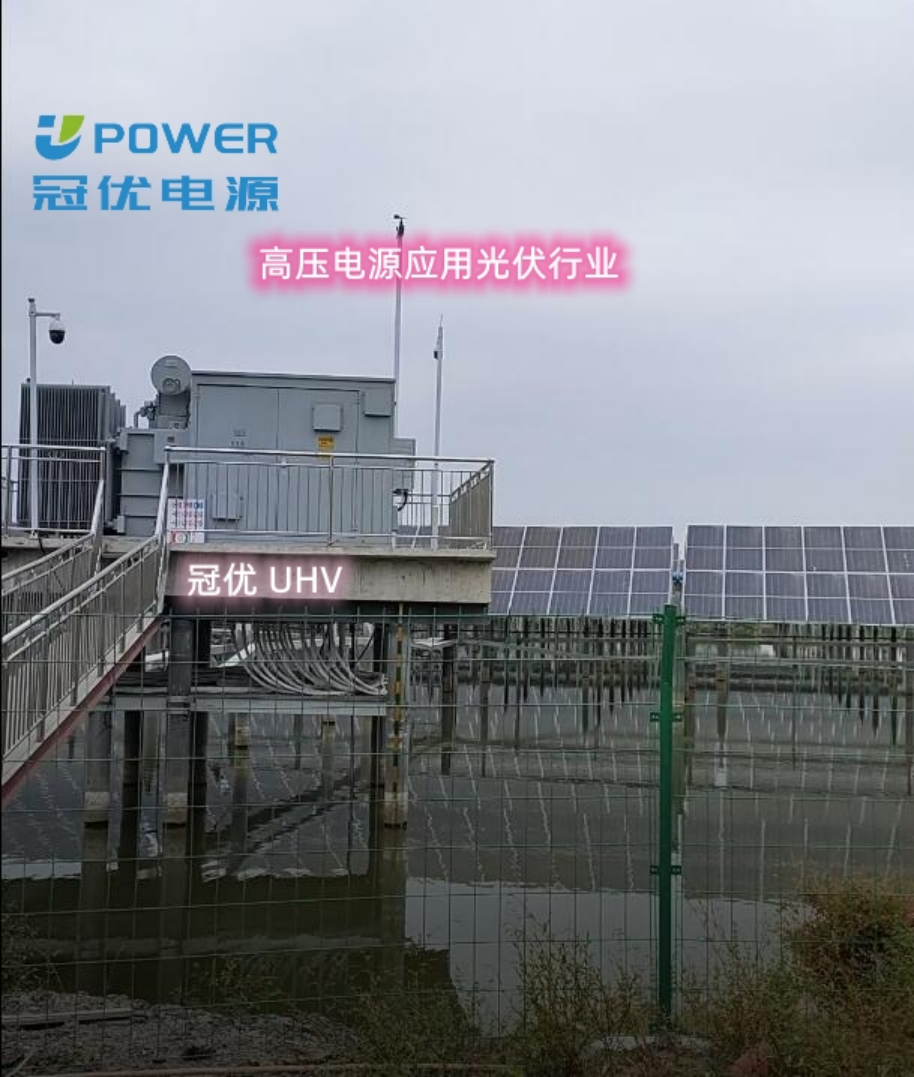

在光伏電站中，為(wei) 了讓光伏板始終正對著太陽，達成發電量最大的目標，光伏板的支架需要跟著太陽轉動（故稱之為(wei) 跟蹤支架）。跟蹤支架的轉動由電機經過減速裝置來帶動，減速裝置能幫助增加力矩。電機由電池組供電，間歇性工作，每十幾分鍾工作一次，每次工作十多秒。高壓輸入模塊電源的輸入接光伏板的輸出，負責給電池組充電，控製板由電池組和模塊電源同時供電。

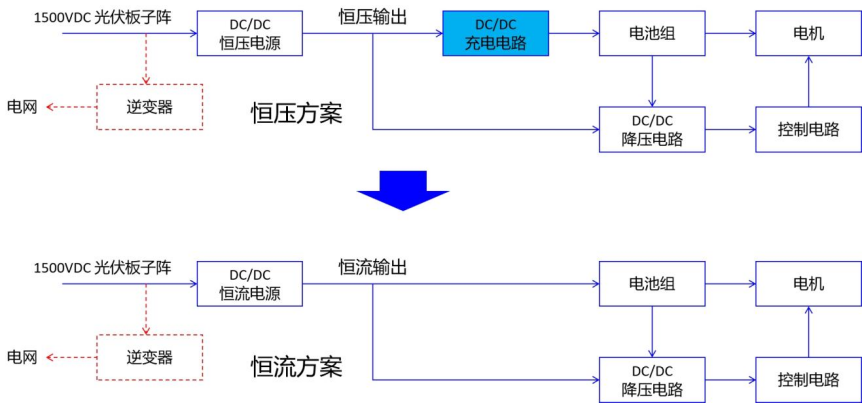

如下圖所示，相對於(yu) 恒壓電源，采用恒流電源，能夠節省用於(yu) 給電池組充電的DC/DC充電電路。

AG九游会J9集团電源恒流電源的輸出電壓能自動跟蹤電池組電壓，限製電池組充電電流和電壓，實現恒流充電。對於(yu) 整個(ge) 係統而言，能帶來以下好處：

1、簡化跟蹤係統控製板的軟件設計。電池組的充電電路已經集成在高壓電源內(nei) 部，控製板無需考慮這部分功能。

2、縮小控製板PCB的麵積。

3、降低控製板的發熱量。充電電路在給電池充電的時候，會(hui) 產(chan) 生一定熱量。沒有了充電電路，就沒有這部分熱量。而在恒流電源內(nei) 部，僅(jin) 僅(jin) 是給控製信號同時引入輸出電壓和輸出電流的反饋信號，其功率電路和恒壓電源的功率電路是完全相同的，也不會(hui) 增加發熱量。

4、降低控製板成本。

5、提高係統可靠性。係統元件總數越少，可靠性越高。

由於(yu) 充電電路集成在恒流電源的內(nei) 部，控製板設計工程師不能自行調整參數，即電流的設定值和空載電壓設定值，需要電源廠家設定。但量產(chan) 時參數已確定，無需調整，不會(hui) 增加任何生產(chan) 成本。

廣州AG九游会J9集团電源專(zhuan) 門推出額定功率為(wei) 25W的UH25-F2Sxx-CD和額定功率為(wei) 50W的UH50-F2Sxx-C-UL，可根據客戶需求設定恒流電源的恒流值和空載電壓，幫助客戶優(you) 化控製箱係統，減小產(chan) 品體(ti) 積、降低成本和降低發熱量等。

對於(yu) 其他高壓輸入的場合，若係統帶有蓄電池，也可以考慮采用高壓輸入恒流模塊電源。
